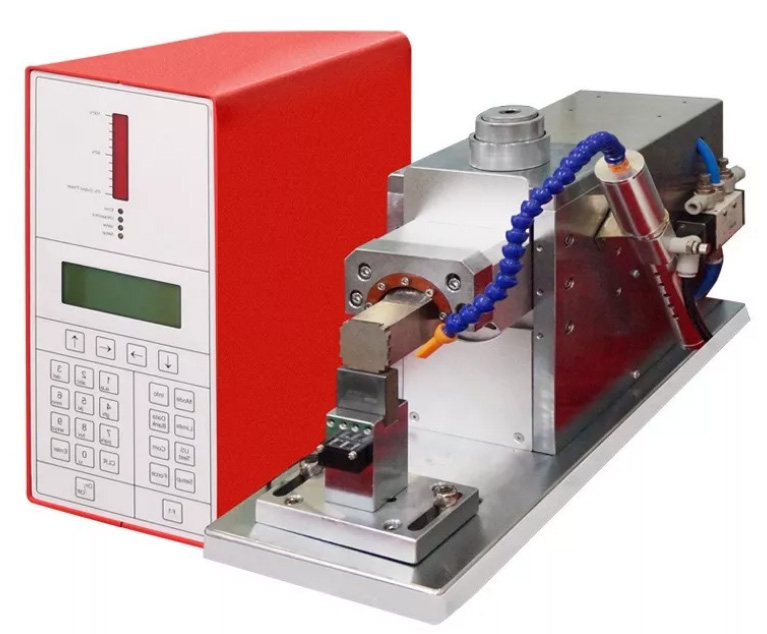

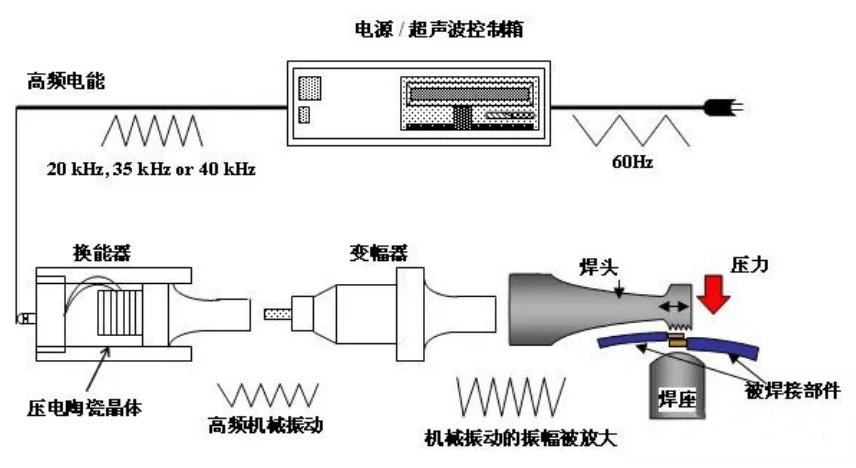

超聲波金屬焊接機(Ultrasonic metal welding machine)是利用每秒鐘數萬次的高頻振動波傳遞到兩個需焊接的金屬工件表面,再施以一定的壓力,使金屬表面相互摩擦而形成分子層之間的熔合,達到焊接的目的。
超聲波金屬焊與超聲波塑料焊的區別 1. 首先,工作方式不一樣。通常,超聲波塑料焊接中焊頭振動方向垂直于焊位,超聲波金屬焊接中焊頭振動方向平行于焊位。有些特殊情況下,塑料焊也可采用平行方向,如較薄的塑料件。
2. 其次,由于超聲波應用于焊接金屬,對超聲波焊接技術提出了更高的要求;相對于普通的塑料焊接,對功率容量、功率密度、穩定性及自動化控制等各個方面的要求,不是同一個級別。
超聲波金屬焊接的特點
(1)、兩被焊接物體重疊,經超聲振動加壓接合成固態形式,接合時間短,且接合部分不產生鑄造組織(粗糙面)缺陷。
(2)、超聲焊與電阻焊方法比較,模具壽命長,模具整修與替換時間少,而且易于實現自動化。
(3)、同種金屬不同種金屬之間均可以進行超聲焊接,與電氣焊相比耗費能量少得多。
(4)、超聲焊與其他壓焊相比,要求壓力較小,且變型量在10%以下,而冷壓焊其工件變形量達40%-90%。
(5)、超聲焊接不像其他焊接那樣要求進行被焊表面的預處理及焊后的后處理。
(6)、處理超聲焊接無需助焊劑、金屬填料、外部加熱等外部因素。
(7)、超聲焊接可以使材料的溫度效應降到最低(焊區的溫度不超過被焊金屬絕對熔化溫度的50%),從而不使金屬結構變化,因此很適合電子領域中的焊接應用。
超聲波金屬焊接應用 1、適用于銅、鋁、錫、鎳、金、銀、鉬、不銹鋼等有色金屬材料薄板、細棒、絲、片、帶等材料實施瞬間焊接。

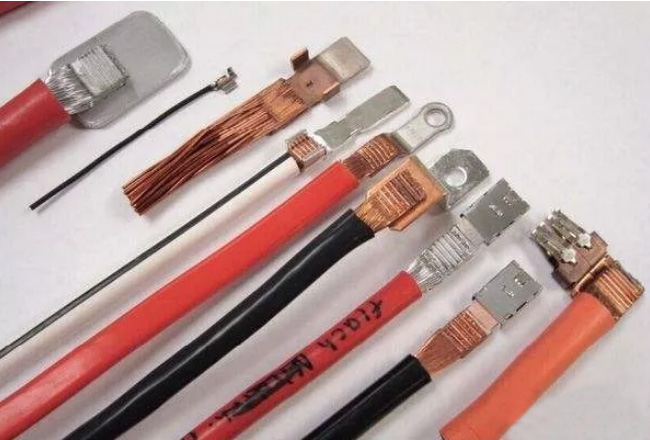

2、鎳氫電池鎳網與鎳片互熔;鋰電池、聚合物電池銅箔與鎳片互熔;鋁箔與鋁片互熔;電線互熔,偏結成一條與多條互熔,線束焊接;
3、電線與各種電子元件、接點、連接器互熔;各種家電用品、汽車用品的大型散熱座、熱交換鰭片、蜂巢心的互熔;
4、電子元器件引線、繼電器、電磁開關、無熔絲開關等大電流接點,異種金屬片的互熔;金屬管的封尾、切斷,可水、氣密。
